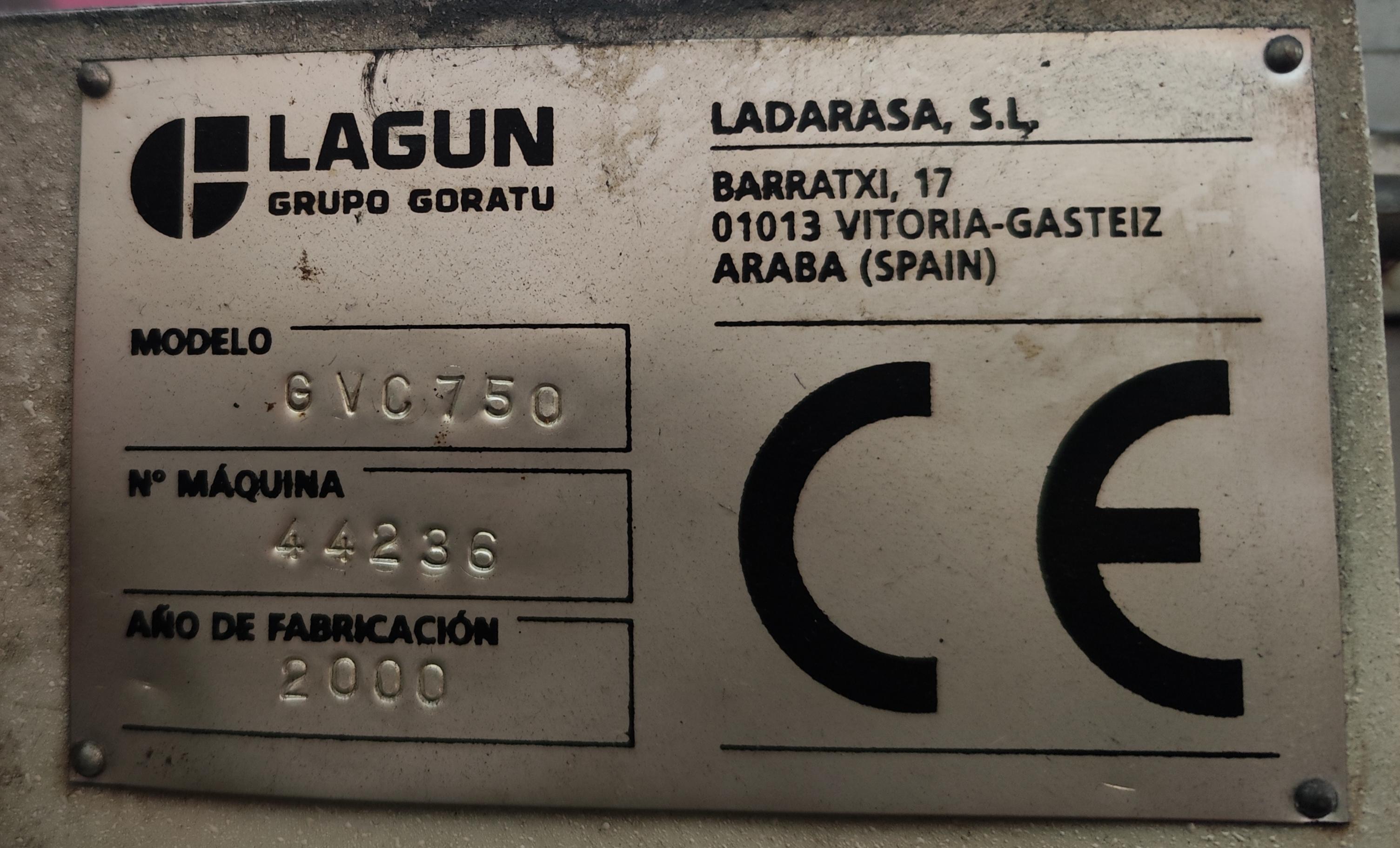

Centro mecanizado Vertical marca LAGUN modelo GVC 750 CNC HEIDENHAIN modelo TNC 426 CB Dimensiones de la mesa 900X450 Mm N.º y Anchura Ranuras en T 3x20x120 Mm Altura de mesa al suelo 910 Mm Husillo a bolas (X-Y) ∅ 40x10 Mm Curso Longitudinal Eje X 750 Mm Curso Transversal Eje Y 450 Mm Curso Vertical Eje Z 510+111,5 Mm Distancia Mínima/Máxima del husillo a la mesa 10 – 610 (721,5) Mm Distancia del centro de la mesa a la columna 285-735 Mm Distancia del Centro del eje a la  columna 510 Mm Peso máximo sobre la mesa 600 Kg Carrusel de 18 Herramientas Mm Cono BT-40 Gamas de velocidades 60-6000 RPM Nº de velocidades Infinita. Variable Husillo a bolas Eje Z 0 40X10 mm Potencia motor Principal 9 KW Potencia total Instalada 17 KW Con 14 Conos N.º de maquina 44236 Año 2000 Marcado CE                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                          .

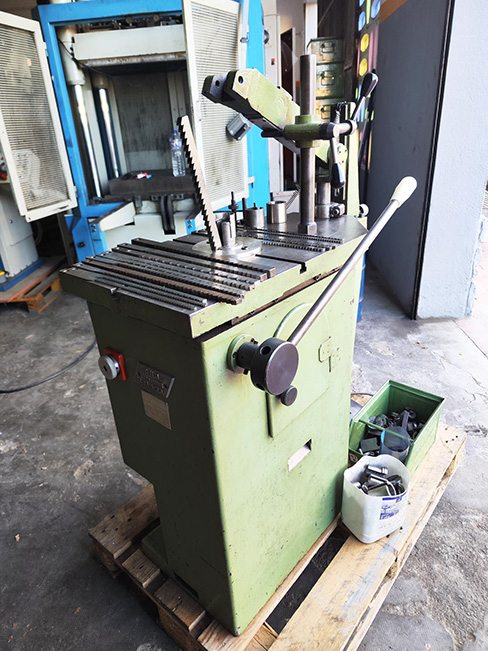

Chaveteadora marca CMR modelo EV-180 Diámetro máximo admisible sobre la mesa 700 mm Altura máxima a entallar 180 mm Espesor mínimo de la brocha 3 mm Espesor máximo de la brocha 20 mm Cursa de la brocha 100 mm Velocidad de corte 10 mts/min Motor reductor de 2 CV Reductor de tornillo sinfín con salida a 50 RPM Trifásica 380 V Peso aproximado 250 Kg Con variador de Velocidad Accesorios Centradores varios y 17 Cuchillas                                                                                                                                                                                                                             .

Compresor de Aire de Tornillo Rotativo Lubricado marca INGERSOLL RAND modelo R-4-11N/R11N-A10-TAS-500 Con Secador de Aire a Expansión y Refrigeración Directa Incorporado R-5,5-11 KW Potencia 11 KW (15) CV RPM 2935 Presión máxima Admisible (10) bar Peso Aproximado 515 Kg Calderín 500 Litros Con Separador de Agua y Aceité marca INGERSOLL RAND modelo PGX 1 Horas de Trabajo 262 Alimentación Trifásica 400 V Nº de Serie UCV1024397 Año 2019 Marcado CE                                                                                                                                                               .

Electroerosión de Penetración marca ONA modelo SN 420 Con POLI-SPARK Dimensiones del Tanque 1200X680X530 Mm Dimensiones de la Mesa 650X400 Mm 2 Generadores S-2000-60 Potencia Total 120 A Recorridos X-600 Y-400 Z-300 Peso Aproximado Maquina 2000 Kg Deposito 700 Kg Generadores 200 Kg .

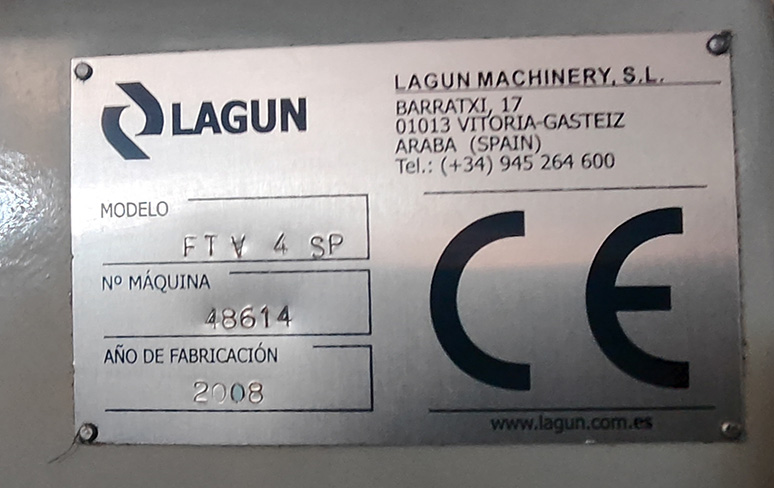

Fresadora de torreta marca LAGUN  modelo FTV-4 SP Visualizadores marca FAGOR en Tres Ejes Amarre de la herramienta Electro-neumático Dimensiones de la  Mesa 1372x280 Mm ranuras en T 3x16 Mm Distancia entre ranuras 63 Mm Recorridos Longitudinal 800 Mm Recorrido Transversal 345 Mm Recorrido Vertical 500 Mm Recorrido Carnero 570 Mm Recorrido Husillo 127 Mm Peso de la pieza de trabajo máximo 250 Kg ISO 40 Husillo de bolas Numero de avances 12 Longitudinal y Transversal 12-576 mm Vertical 3,6-173 mm Avances rápidos Longitudinal y Transversal 1650 mm Cabezal variador Gamas de velocidades  R.P.M. 50-3750 El cabezal se mueve a la derecha e izquierda 90º El cabezal se inclina de delante hacia tras 45ºVertical Potencia Total instalada 3,6 KW Voltaje 380 V  Peso Aproximado 1.450 kg Nº de fabricación 48614 Año 2008 Con normas de seguridad Marcado CE   .

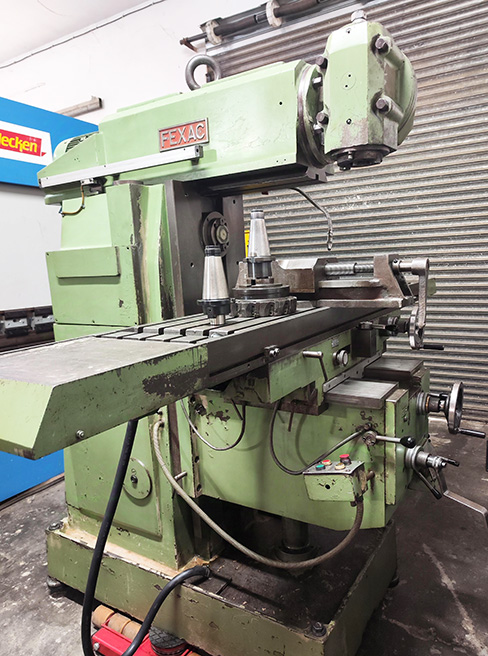

Fresadora universal marca FEIXAC modelo UH Visualizadores WIZARD En el Carnero  Superficie de la mesa 1800x350 Mm número de ranuras en T 5x18 H-7 Distancia entre ranuras en T 70 Mm Giro de la mesa en los dos sentidos  45º  Recorrido longitudinal en automático 1.450 Mm Recorrido transversal en automático 350 Mm Recorrido vertical en automático 500 Distancia mínima y máxima entre el centro del mandarino y la mesa  0-500 Mm Cono ISO 50  Numero de velocidades 16 de  35/1500 RPM Distancia entre centro de eje y carnero 154 Mm Números de avances 12 Longitudinal y Transversal mínimo y máximo 14-670 Mm Vertical mínimo y máximo 5,6-268 Mm Rápido Longitudinal y Transversal 2500 Mm Rápido Vertical 1000 Mm Guías Templadas Potencia Motor Eje principal 12 CV Potencia Motor de avances de trabajo y rápidos 4 CV Motor de la bomba de refrigeración 0,15 CV   Peso de la maquina 4.000  kg Con Mordaza Mecánica Número de serie 6187   .

Limadora marca WYKE modelo 650 Mesa 640x340 Mm .

Prensa Electro Mecánica de Sobremesa Marca MAT-KONTAK modelo P-100 con sistema de Freno Electrónico Fuerza 2 TN Carrera 40 Mm Regulación de Carro 8Mm Dimensiones de la mesa 110x95 Mm Escote entre el centro del Carro y el montante 60 Mm Altura al cierre 170 Mm Paso entre Montantes 100 Mm Potencia del Motor 0,37 KW Alimentación monofásica 2220 V dotado de Contador de Piezas Paro de emergencia y Pedal Marcado CE.

Prensa Electro Mecánica de Sobremesa Marca MAT-KONTAK modelo P-100 con sistema de Freno Electrónico Fuerza 2 TN Carrera 40 Mm Regulación de Carro 8 Mm Dimensiones de la mesa 110x95 Mm Escote entre el centro del Carro y el montante 60 Mm Altura al cierre 170 Mm Paso entre Montantes 100 Mm Potencia del Motor 0,37 KW Alimentación monofásica 2220 V dotado de Contador de Piezas Paro de emergencia y Pedal Bis 1 Nº 16645 Marcado CE.

Prensa Electro Mecánica de Sobremesa Marca MAT-KONTAK modelo P-100 con sistema de Freno Electrónico Fuerza 2 TN Carrera 40 Mm Regulación de Carro 8 Mm Dimensiones de la mesa 110x95 Mm Escote entre el centro del Carro y el montante 60 Mm Altura al cierre 170 Mm Paso entre Montantes 100 Mm Potencia del Motor 0,37 KW Alimentación monofásica 2220 V dotado de Contador de Piezas Paro de emergencia y Pedal Bis 2 Nº 14865 Marcado CE.

Prensa Electro Mecánica de Sobremesa Marca MAT-KONTAK modelo P-100 con sistema de Freno Electrónico Fuerza 2 TN Carrera 40 Mm Regulación de Carro 8 Mm Dimensiones de la mesa 110x95 Mm Escote entre el centro del Carro y el montante 60 Mm Altura al cierre 170 Mm Paso entre Montantes 100 Mm Potencia del Motor 0,37 KW Alimentación monofásica 2220 V dotado de Contador de Piezas Paro de emergencia y Pedal Bis 2 Nº 14865 Marcado CE.

Prensa Hidraulica de Puente Motorizada Cabezal Móvil marca MECAMAQ modelo DE-150 Potencia 150 TN Luz Frontal 1500 mm Luz Lateral 300 mm Luz Vertical Min/Max 260/860 mm Velocidad min/max 3,8 mm/s Carrera del Cilindro 250 mm Voltaje 400 V Presión max 380 bar Caudal L/min 9 Potencia del Motor 5,5 HP Con Pedal subida y bajada Medidas Alto 2460 mm Ancho 2120 mm Fondo 1200 mm Peso de la Maquina 1950 Kg Nº de Maquina 5604 Con Normas de seguridad Año 2022 Marcado CE .

Prensa Hidráulica Cuello de Cisne marca TJF-GARNET modelo CD-80 Potencia 65TN Tipo Doble Efecto Dos Velocidades Con paro mecánico Presión máxima 320 bar Presión máxima Retorno 80 bar Carrera 250 mm Dimensiones de la mesa 450X450 mm Altura útil 450 mm Potencia 4 KW Tensión motor 220-380 V Con Fotocélulas de Seguridad N.º de maquina 1404 Peso de la Máquina 1750 KG Con Normas de seguridad marca CE Año 2002     .

Prensa Hidraulica de Puente Motorizada marca MECAMAQ modelo DE-150 Potencia 150 TN Luz Frontal 1500 mm Luz Lateral 280 mm Luz Vertical Min/Max 260/860 mm Velocidad min/max 3,8 mm/s Carrera del Cilindro 250 mm Voltaje 400 V Presión max 380 bar Caudal L/min 9 Potencia del Motor 5,5 HP Con Pedal subida y bajada Medidas Alto 2460 mm Ancho 2120 mm Fondo 1200 mm Peso de la Maquina 1950 Kg Nº de Maquina 5603 Con Normas de seguridad Año 2022 Marcado CE .

Rectificadora Tangencial marca KAIR modelo T-650 Longitud máximo Rectificable 650 mm Ancho máximo Rectificable 275 mm Altura útil sobre el Plato con Muela nueva 180 mm Movimiento Longitudinal Hidráulico de la Mesa Regulable 0-15 m/min Movimiento Transversal de la mesa Regulable Hidráulicamente de 0,5-12 m/min Potencia Motor Muela 3 HP Potencia del Motor Refrigeración 0,10 HP Revoluciones de la Muela 1750 RPM Dimensiones de la Muela Diámetro 250x40x76 mm Capacidad del Deposito Hidráulico 40 Litros Capacidad del Deposito Refrigerante 75 Litros Dimensiones Plato Magnético 600x250 mm Peso Aproximado 900 KG Pantalla protectora con micro de parada y Paro de Emergencia Con Normas de Seguridad .

Rectificadora Tangencial Hidraulica marca SAIM modelo E-4 Recorrido Longitudinal 220 Mm Recorrido Transversal 115 Mm Recorrido Vertical 150 Mm Velocidad de la Muela 1370 RPM Plato Magnético SELTER 200X100 Mm .

Roscadora Hidráulica marca ERI modelo E-24-H Con Cabecillas porta machos Métricos 3-4-5-6-8-8-10-10-12-12-14-16-18-20-24 Año 2004 Nº de Maquina 3404 Marcado CE                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                        .

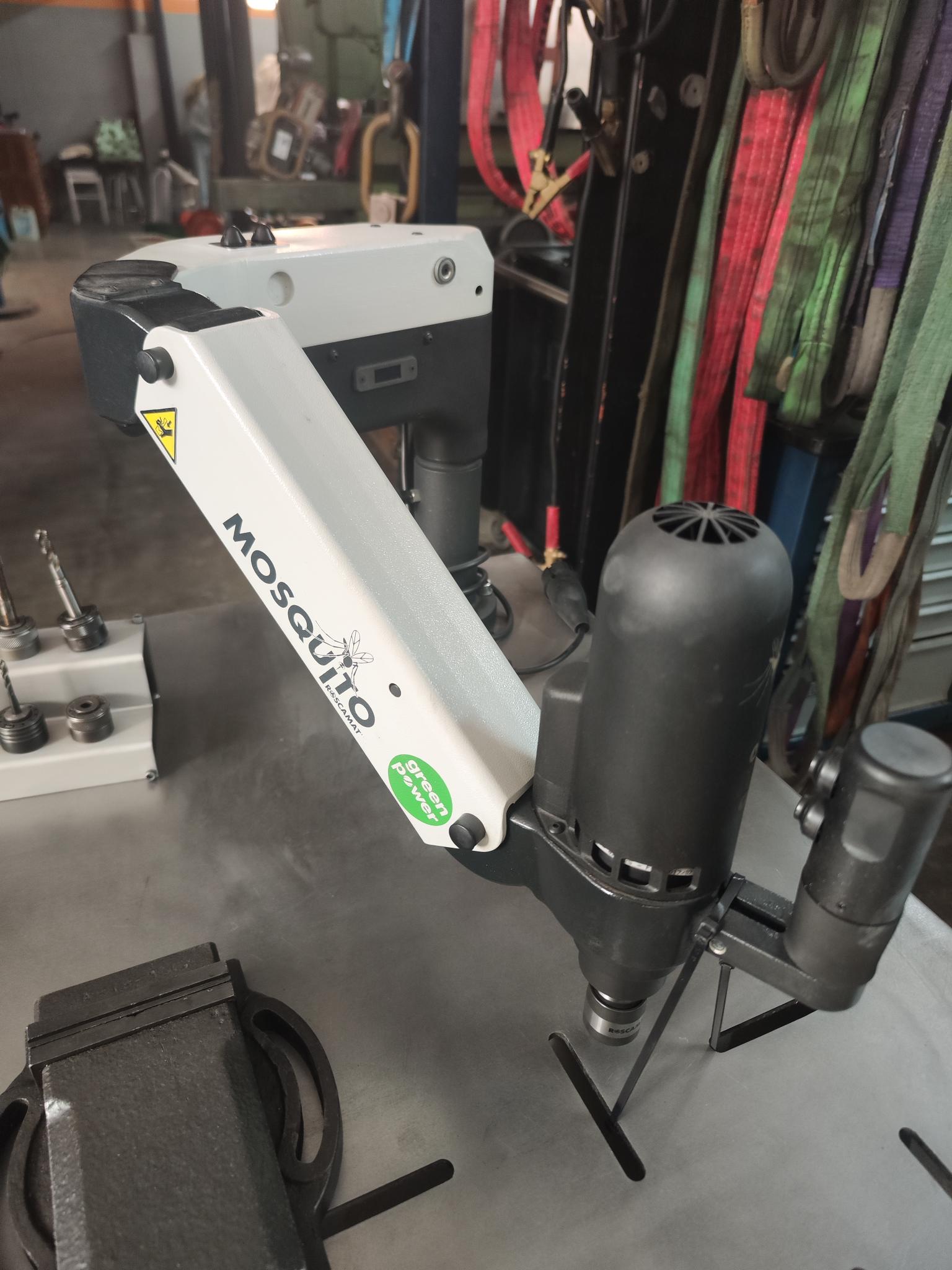

Roscadora Eléctrica marca ROSCAMAT TECNOSPIRO modelo MOSQUITO Con Mesa y Variador de Velocidad Métrico 2 a 14 Aluminio Métrico 16 Cambio rápido de Herramienta Con 10 PORTA MACHOS Fuerza 0,45 KW Voltaje 230 Numero de maquina 016 Año 2022 Marcado CE                                                                                                                               .

Sierra cinta Nueva Monofásica  marca FAT modelo 280 M Eco 60º Dimensiones de la de hoja sierra Longitud 2.450 anchura 27 espesor 0,90 Mm Altura Mesa de Trabajo 945 Mm Potencia del motor rotación cinta 1,2 KW Potencia electro bomba refrigerante 0,06 KW 1 Velocidad de Corte 70 m/min Capacidad de corte 90º Redondos 220 Mm Cuadrados 220 Mm Rectangular 260x140 Mm 45º derecha Redondos 160 Mm Cuadrados 155 Rectangular 160x140 Mm 60º derecha Redondos 120 Mm Cuadrados 115 Mm Rectangular 95x95 Mm Accesorios: Regla milimétrica 0-500 Mm Con Tope  Rodillo de entrada. Alimentación Monofásica 240 V Peso 200 Kg N.º 5000039621 Año 2019 marcado CE  .

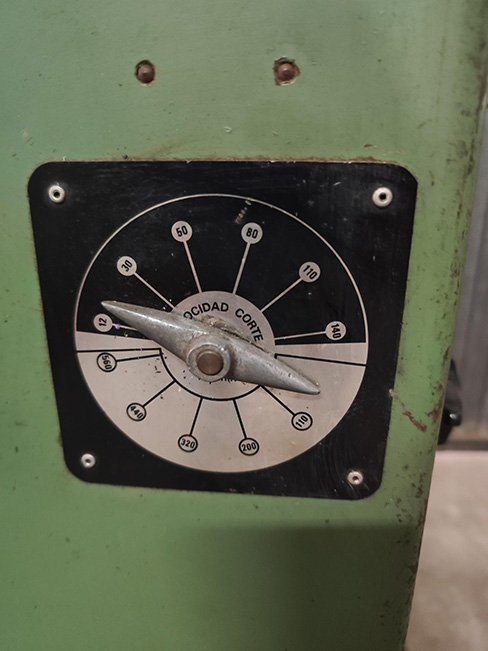

Sierra Cinta Vertical marca PUSKA Con Variador de Velocidad De 12 a 560 m/minuto Mesa 620x620 mm Centro mesa al montante 390 mm Con soldador de sierra marca IBERMAC modelo S-0/12 y Esmeril                                 .

Taladro de Columna de Engranajes marca IBARMIA modelo IBA A-35 Capacidad de Broca 35 Mm Bajada Automática Diámetro de la Columna 160 Mm Dimensiones de la Mesa 560x480 Mm Mesa a Grados Numero de velocidades 9 RPM 81-1274 Gamas de Velocidades 3 -0,10-0,20-0.  30 con inversor de giro Potencia del motor 2 CV Alimentación Trifásica 380 V Marcado CE  .

Taladro de sobremesa IBARMIA modelo KM-25 Transmisión por Correa Trapezoidal Capacidad máxima de Taladro en Acero 50/60 Kg 25 Mm Capacidad máxima de Taladro en Fundición HB 30 Mm Capacidad máxima de Roscado en Acero de 50/60 Kg M18 Capacidad máxima de Roscado en Fundición HB M 22 Cono Morse 3 Recorrido de Husillo 120 Mm Nº de Velocidades 10 (200-360-400-650-720-1170-1300-2000-2340-4000) RPM Avances Manual Dimensiones de la Mesa 300x270 Mm Diámetro de la columna 100 Mm Distancia del Husillo a la Columna 250 Mm Con Bomba de Refrigeración Potencia del Motor 1,1 KW Con Armario Base de dos estantes .

Taladro Radial marca EBA modelo RS 32-800 Dimensiones de la bandera 800 Mm Capacidad de broca 32 Mm Cono Morse 4 Blocaje Hidráulico Capacidad de Trabajo en fundición 32 Mm Capacidad de Trabajo en acero 25 Mm Capacidad de roscado en fundición  M 30 Capacidad de roscado en acero M 24 Carrera de la columna 410 Mm Carrera del husillo 150 Mm Giro de la columna 360º Numero de Velocidades 12 102-2000 RPM Avances Automáticos 0,1-0,2-0,3 Mm Potencia total instalada 4,5 KW Voltaje 380 V Suplementada para mayor capacidad de altura Peso de la maquina 1350 Kg Marcado CE Con Mordaza Hidráulica    .

Taladro de columna Transmisión por engranajes marca ERLO modelo TCA 60 Bajada automática Capacidad de Taladro en Acero de 70KGRS 60 Mm Capacidad de Roscado En Acero de 70KGRS Métrico 50Transmisión ENGRANAJES Templados y Rectificados número de velocidades 12 RPM 35-1238 Numero y Gamas de avances 6 0,05-0,08-0,12-0,18-0,28-0,40 Potencia Motor Principal 5,5 HP Cono del Husillo CM 5 Recorrido del Husillo 300 Mm Distancia del Husillo a la columna 420 Mm Distancia Husillo mesa 75/780 Mm Diámetro de la Columna 220 Mm Dimensiones de la mesa 600x600 Mm Con Inversor de Giro y Paro de Emergencia Con Normas de Seguridad Pantalla de protección con parada y paro de Emergencia Peso de la maquina 1270 Kg   .

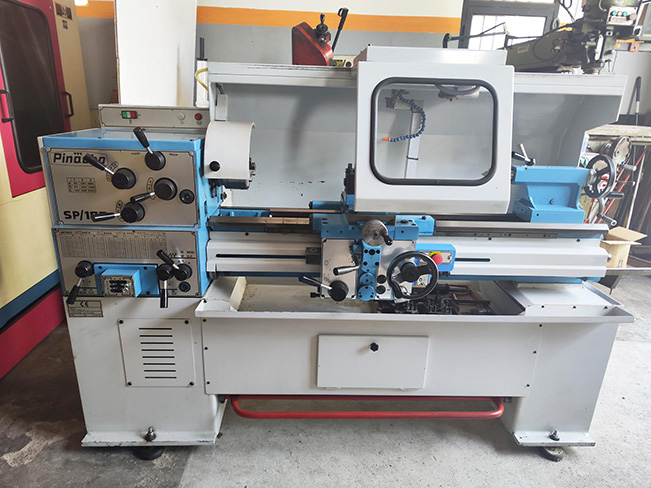

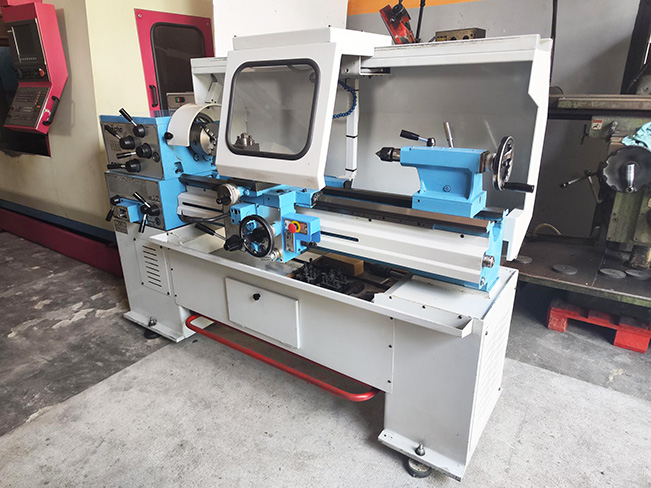

Torno Cilíndrico marca PINACHO modelo S-90/180 Distancia entre puntos 1.000 Mm Altura de puntos 180 Mm Diámetro admitido Sobre bancada 360 Mm Diámetro admitido sobre escote 520 Mm Diámetro admitido sobre carro longitudinal 335 Diámetro admitido sobre carro transversal 205 Mm Anchura de la bancada 250 Mm Longitud del escote 120 Mm Agujero del husillo principal 42 Mm Cono Morse del husillo principal 4 Numero de Velocidades 3 Gamas de Velocidades 1-30-130 RPM 2- 110-530 RPM 3- 430-2000  R.P.M. Diámetro de la Caña del contrapunto 48 Mm Recorrido de la caña del contrapunto 140 Mm  Cono Morse del contrapunto 3 Potencia del motor principal 2,5 KW Potencia de la Motobomba 0,06 KW Peso de la Maquina  920 Kg Plato de Tres garras Diámetro 200 Punto Giratorio  N.º 32786 Año 1999 Con normas de seguridad Marcado CE                                                                                                                                         .

Torno cilíndrico marca PINACHO modelo S-90/225 Distancia entre puntos 1650 Mm Altura de puntos 225 Mm Diámetro admitido Sobre bancada 450 Mm Diámetro admitido sobre escote 650 Mm Diámetro admitido sobre carro longitudinal 410 Mm Diámetro admitido sobre carro transversal 260 Mm Anchura de la bancada 300 Mm Longitud del escote 160 Mm Agujero del husillo principal 52 Mm Cono Morse del husillo principal 4 Numero de Velocidades 12 Gamas de Velocidades 40-2200 R.P.M. Diámetro de la Caña del contrapunto 58 Mm Recorrido de la caña del contrapunto 155 Mm  Cono Morse del contrapunto 4 Potencia del motor principal 5 KW Potencia de la Motobomba 0,06 KW  Peso de la Maquina 1.250 Kg Plato de cuatro garras Diámetro 200 Mm Torreta de cambio rápido 2 Posiciones Punto Giratorio 6 Porta herramientas y Herramientas varias N.º 54717 Año 2008 Con normas de seguridad Marcado CE  .

Torno cilíndrico marca PINACHO modelo S-90/225 Con Visualizadores marca FAGOR Distancia entre puntos 1650 Mm Altura de puntos 225 Mm Diámetro admitido Sobre bancada 450 Mm Diámetro admitido sobre escote 650 Mm Diámetro admitido sobre carro longitudinal 410 Mm Diámetro admitido sobre carro transversal 260 Mm Anchura de la bancada 300 Mm Longitud del escote 160 Mm Agujero del husillo principal 52 Mm Cono Morse del husillo principal 4 Numero de Velocidades 12 Gamas de Velocidades 40-2200 R.P.M. Diámetro de la Caña del contrapunto 58 Mm Recorrido de la caña del contrapunto 155 Mm  Cono Morse del contrapunto 4 Potencia del motor principal 5 KW Potencia de la Motobomba 0,06 KW  Peso de la Maquina 1.250 Kg Plato de tres garras Diámetro 250 Mm Torreta de cambio rápido 3 Posiciones  N.º 58223 Año 2013 Con normas de seguridad Marcado CE                                                                                                                                                                                                                                .

Torno cilíndrico marca PINACHO modelo SC 200 Visualizadores FAGOR Variador Electrónico de Velocidad Distancia entre puntos 1000 Mm Altura de puntos 200 Mm Diámetro admitido Sobre bancada 402 Mm Diámetro admitido sobre escote 560 Mm Longitud del Escote 120 Mm Anchura de la bancada 250 Mm Diámetro Admitido sobre carro Longitudinal 335 Mm Diámetro Admitido sobre carro Transversal 245 Mm Recorrido del carro Transversal 210 Mm Recorrido del carro Torreta 105 Mm Agujero del husillo principal 42 Mm Cono Morse del husillo principal 4  Rango de Velocidades 40-2800 R.P.M. Numero de rango de velocidades 3 Rango de velocidades 1 RPM 40-345 Rango de velocidades 2 (RPM) 345-1015 (RPM) Rango de velocidades 3 (RPM) 1015-2800 Potencia del Motor Principal  4 KW Potencia Motobomba 0,1 KW Medidas Largo  Mm Ancho 2450 Mm Alto 1650 Ancho 950 Mm Peso 1350 Kg Plato de 200 Mm Tres Garras Torreta cambio rápido dos caras 10 Porta herramientas Punto Giratorio                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                  .
